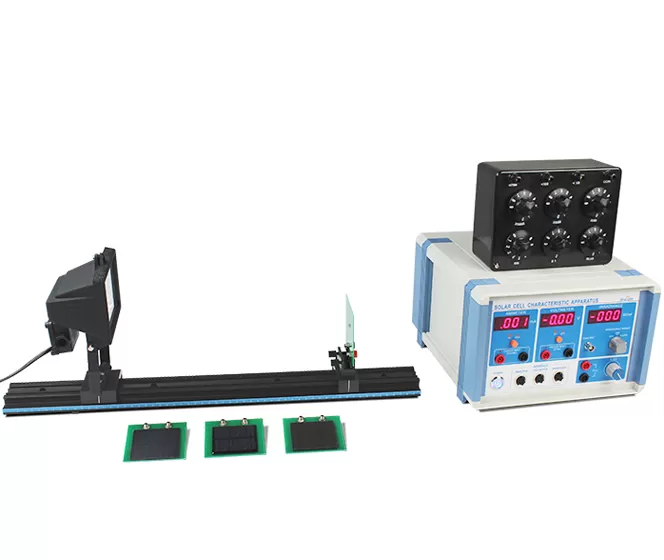

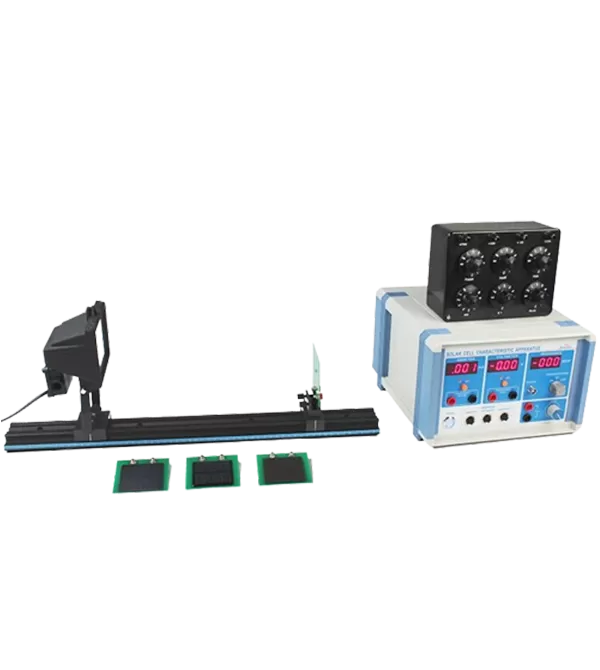

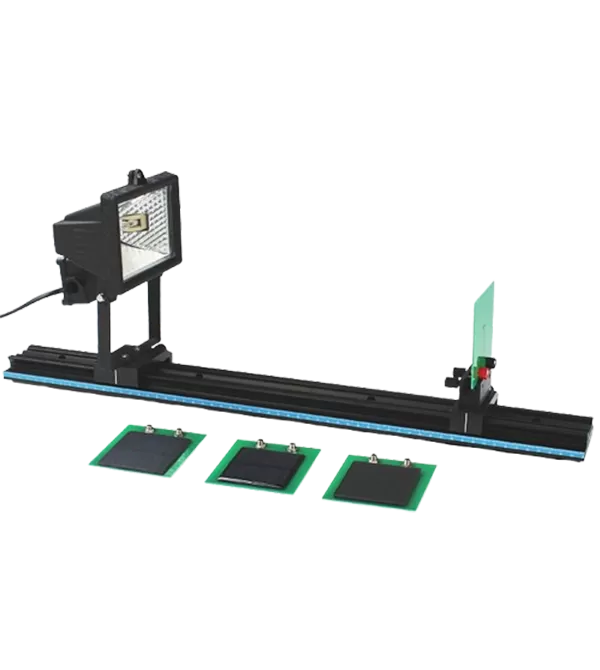

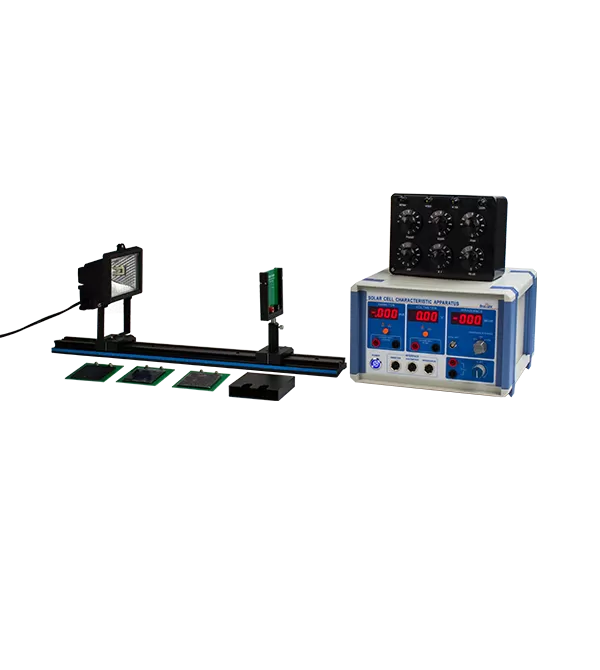

この実験では、ヨウ素タングステンランプを使用して太陽光をシミュレートし、ソーラーパネルを照射して発電します。 放射照度計は、さまざまな位置で太陽放射照度を測定し、照明下での太陽電池 (3つのサンプルタイプ) の出力特性の測定を可能にします。 短絡電流などの主なパラメータ (ISC) 、オープン回路電圧 (VOC) 、最大出力パワー (P最大) 、および充填率 (FF) を決定することができる。 充填率は、太陽電池の性能の重要な指標です。
モジュラー設計により、学生はさまざまな太陽電池サンプルを交換できるため、実験的なセットアップスキルと実践的な能力が向上します。
光強度の便利な測定のための放射照度計が含まれています。
単結晶シリコン、多結晶シリコン、アモルファスシリコンの3種類の太陽電池モジュールを提供し、包括的で環境に優しい実験を提供します。
便利なデータ取得インターフェイス: 電源には、電圧センサーとPASCOデータ取得ソフトウェアを接続するための3つのアナログデータポートが含まれており、リアルタイムのデータ収集と効率的な分析が可能です。
さまざまな光強度の下で太陽電池の開回路出力電圧と短絡電流を測定します。
暗い条件での太陽電池の電流-電圧 (I-V) 特性を研究します。
照明下で太陽電池の出力特性を測定します。
放射照度と距離の間の逆二乗関係を確認します (拡張実験)。
いいえ。 | パーツ | キーパラメータ |
1 | 太陽電池テストユニット | ボルトメーター: 2.000V / 20.00V; アンメーター: 2.000mA / 200.0mA |
2 | ソーラーセルのサンプルセット | 太陽電池の3種類: 単結晶シリコン、多結晶シリコン、アモルファスシリコン |
3 | トラック | 長さ: 600mm |
4 | ハロゲンランプ & スタンド | 100 W |
5 | DC抵抗ボックス | 6つの範囲、0-99999.9 Ω |
いいえ。 | パーツ | モデル | Qty。 |
1 | 太陽電池テストユニット | BEM-5737 | 1 |
2 | ソーラーセルのサンプルセット | BEM-5739 | 1 |
3 | 太陽電池サンプルホルダー | BEM-5740 | 1 |
4 | トラック | BEM-5201-06 | 1 |
5 | ハロゲンランプ & スタンド | BEM-5742 | 1 |
6 | DC抵抗ボックス | ZX-21 | 1 |
7 | 4mmのバナナのプラグケーブル (赤い) | BC-105084 | 2 |
8 | 4mmのバナナプラグケーブル (黒) | BC-105083 | 2 |
9 | 4mmバナナにスペード (赤) | BC-105292 | 1 |
10 | 4mmバナナからスペード (ブラック) | BC-105293 | 1 |
11 | BNC--バナナケーブル | BC-105192 | 1 |
12 | 電源コード | BC-105075 | 1 |
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルインタフェース
PS-3211ワイヤレス电圧センサー
