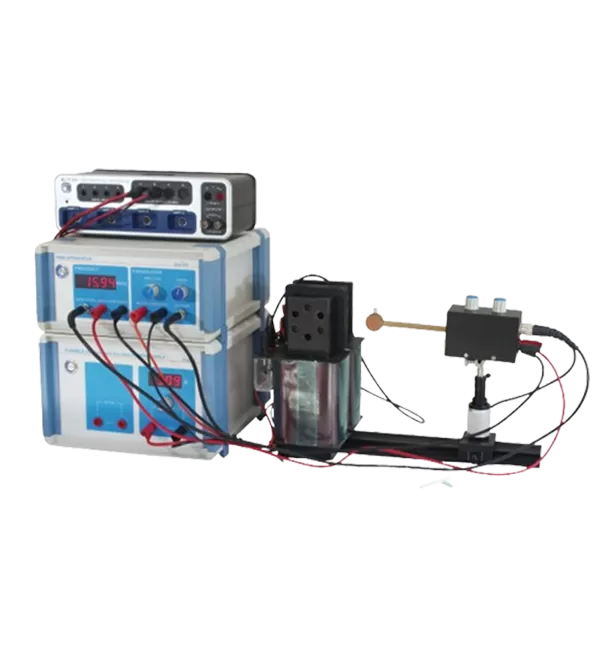

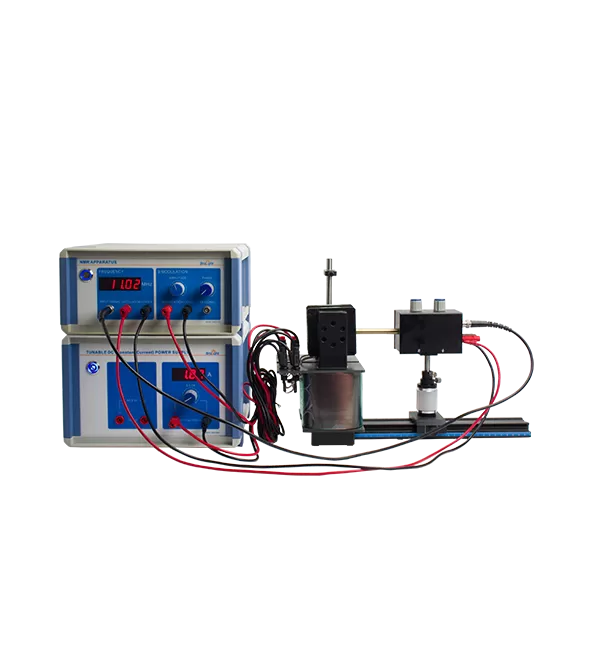

核磁気共鳴 (NMR) 実験は、科学および工学の学生のための大学の現代物理学実験室コースの基本的な要素です。 検出コイル、スイープコイル、励起コイル、磁場内のサンプル位置などの主要コンポーネントを直接観察するためのオープンデザインです。 ユーザー提供のオシロスコープと組み合わせることで、フィールドスイープ法と共振周波数の測定によるNMR現象の観察が可能になり、高等教育における基本的な現代物理学の実験に適しています。
交換可能なサンプル: 実験サンプルの無料交換をサポートします。 提供されたサンプルに加えて、ユーザーは自分で準備したサンプルで測定を行うことができます。
調整可能な電磁石: 電磁石を使用して主磁場を提供し、磁場強度を自由に調整できるようにします。 永久磁石と比較して、これにより、さまざまな電界強度で複数のデータセットを測定できるようになり、実験範囲が広がり、結果の精度が向上します。
調整可能なサンプル位置: コンポーネントは、光学レールと調整可能なポスターを使用して固定され、磁場内の要素の2次元位置決めが可能になります。
便利な電界測定: 便利な磁界測定のためのTeslameterプローブクランプが含まれています。
オープン構造: オープン設計により、検出コイル、スイープコイル、励起コイル、およびフィールド内でのサンプルの役割と位置を直感的に観察できます。
柔軟なデータ取得: オプションのオシロスコープまたはオプションのPASCOデジタルサイエンス実験インターフェースを使用して、共鳴信号を取得および表示できます。
液体サンプルの水素核と固体サンプルのフッ素核のNMR現象を観察します。
水素およびフッ素核のg因子を計算する。
いいえ。 | パーツ | キーパラメータ |
1 | 可変DC (一定電流) 電源 | 現在の出力: 0-3.5A DC; 出力される電圧: 6.3V AC |
2 | NMR実験のメインユニット | 入力周波数範囲: 1-20 MHz |
3 | NMR検出ユニット | 出力周波数範囲: ≤ 20 MHz |
4 | NMRサンプルセット | PTFEサンプル、水サンプル (H ⁺ 、F⁻ 核) が含まれています |
5 | U字型電磁コイル | 1000ターン、スイープコイルを含む |
いいえ。 | パーツ | モデル | Qty。 |
1 | 可変DC (一定電流) 電源 | BEM-5003 | 1 |
2 | NMR実験のメインユニット | BEM-5704 | 1 |
3 | NMR検出ユニット | BEM-5021 | 1 |
4 | NMRサンプルセット | BC-150001 | 1 |
5 | U字型の電磁界コイル | BEM-5023 | 1 |
6 | トラック、L = 300mm | BEM-5201-03 | 1 |
7 | キャリア、L = 50mm | BEM-5204-50 | 1 |
8 | ポスターホルダー | BEM-5205-25 | 1 |
9 | ポスター、L = 90mm | BEM-5209-09 | 1 |
10 | 電源コード | BC-105075 | 2 |
11 | BNCケーブル | BC-105076 | 3 |
12 | 接続リード、4mmシースバナナプラグ、ブラック | BC-105073 | 4 |
13 | 接続リード、4mm被覆バナナプラグ、赤 | BC-105074 | 4 |
UI-5000 850ユニバーサルインタフェース
UI-5400 Capstoneデータ取得ソフトウェア
BEM-5032A Teslameter、0-2000 mT、精度0.1 mT
