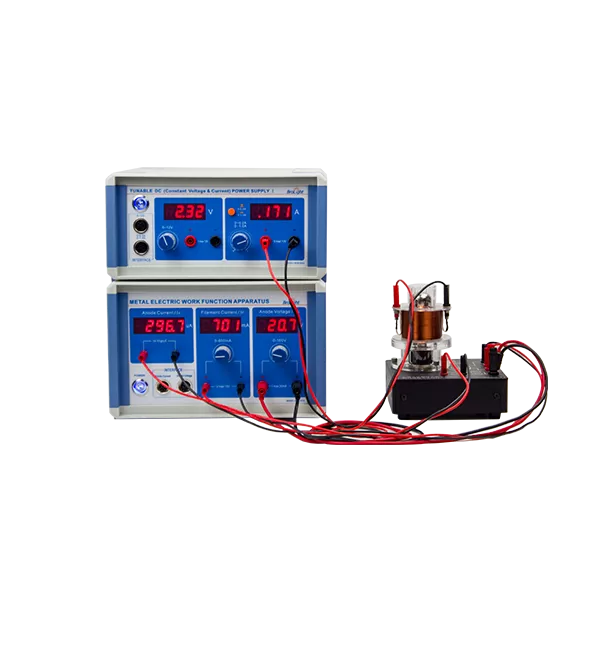

通電されたソレノイド内の理想的な真空ダイオードを中心としたBEX-8510実験装置は、タングステンカソードの電子仕事関数の正確な測定を可能にします。 その同軸円筒形アノード設計は、均一な温度フィールドを保証し、エッジ効果を最小限に抑えます。 この実験は、リチャードソン線分析や磁気制御法を含む複数の測定方法の包括的なトレーニングを提供すると同時に、高度なデータ処理技術の貴重な実践を提供します。
専用ダイオード取り付けユニット

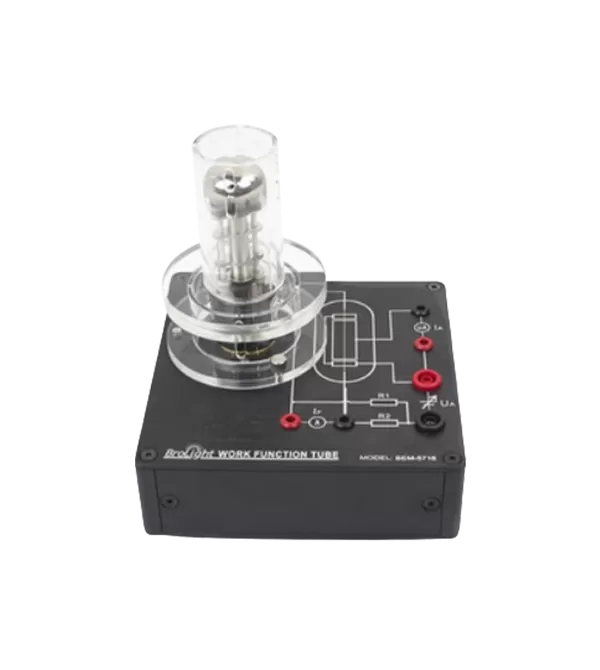

独立して取り付けられた真空ダイオードで透明な安全シールド
統合されたソレノイドのコイル
正確な磁界整列のための560ターンソレノイド
高精度測定ユニット
4.5桁のディスプレイ (0.1μA-20mA) を備えたMicroampereレベルのアンプ
安定した電圧供給
リニア調整可能電源 (0-160.0V DC) 、リップルなし
高度なデータ取得
リアルタイムデータ収集のためのデュアルPASCOインターフェイス
金属の電子仕事関数の決定
電場と磁場を組み合わせた電子運動 (e/m測定)
フェルミ-ディラック分布の調査
理想的な真空ダイオードの電流電圧特性評価
いいえ。 | パート | 仕様 |
1 | メインコンソール |
|
2 | DC電源 |
|
3 | 真空ダイオード |
|
4 | ソレノイド | 560ターン |
# | パーツ | モデル | Qty。 |
1 | 金属電子仕事関数装置 | BEM-5715 | 1 |
2 | Table DC電源 | BEM-5055 | 1 |
3 | 理想的な真空ダイオードアセンブリ | BEM-5716 | 1 |
4 | ソレノイドのコイル | BC-201026 | 1 |
5 | 2mmの赤いバナナリード (被覆) | BC-104087 | 2 |
6 | 2mmブラックバナナリード (シース) | BC-104088 | 2 |
7 | 4mm赤いバナナリード | BC-105084 | 1 |
8 | 4mmブラックバナナリード | BC-105083 | 1 |
9 | 4mmブラックバナナリード (シース) | BC-105073 | 1 |
10 | 4mm赤いバナナリード (被覆) | BC-105074 | 1 |
11 | 電源コード | BC-105075 | 1 |
12 | 8ピンインターフェイスケーブル | BC-105077 | 2 |

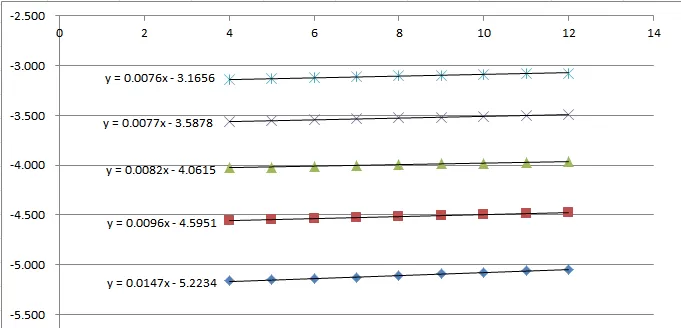

実験1: 仕事関数の決定

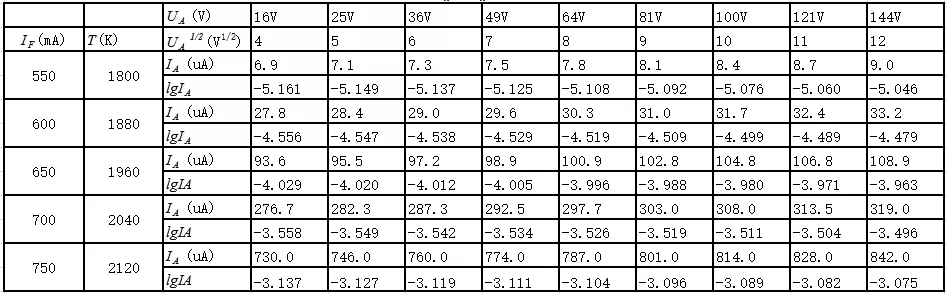

表1: アノード電流特性対電圧および温度

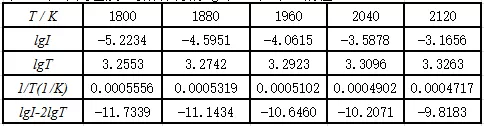

表2: リチャードソン分析パラメータ

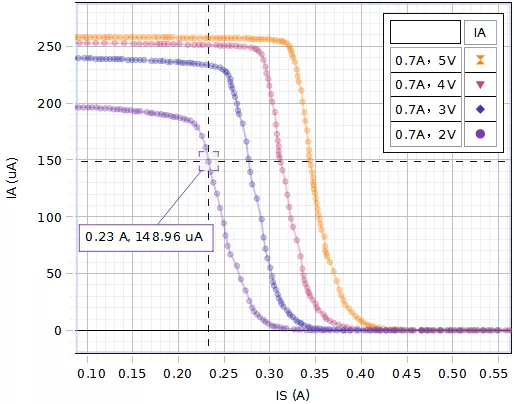

実験2: 電荷対質量比の測定
実験3: フェルミ-ディラック分布研究

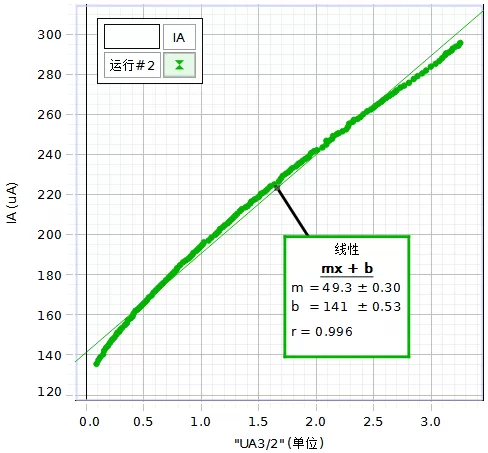

実験4: ダイオードI-Vの特徴づけ
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルインタフェース
PS-3211ワイヤレス电圧センサー (2単位)
