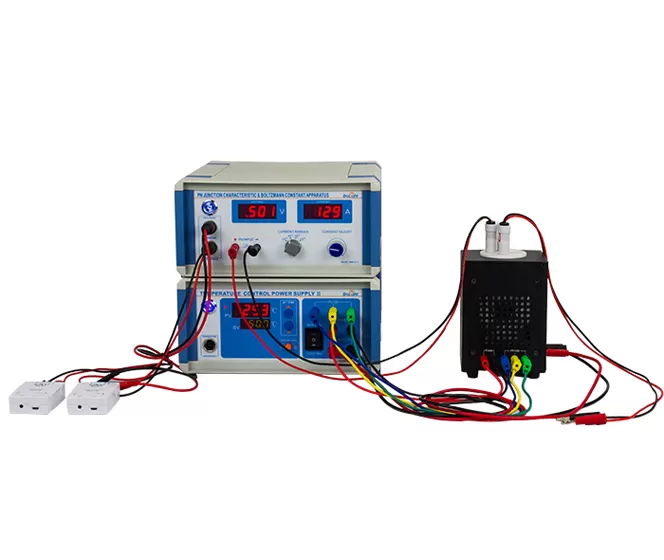

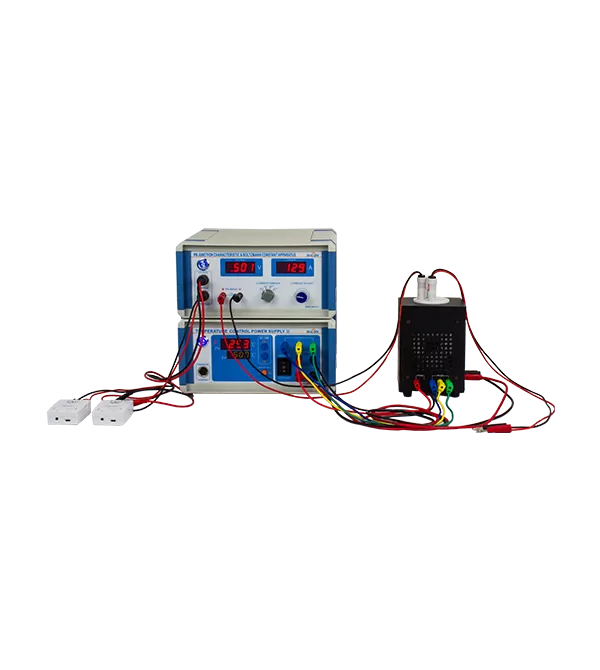

この実験装置は、PN接合にフォワード電流を供給するマイクロ電流源を備えており、直接測定を不安定にすることなくフォワード電圧降下を正確に測定できます。 これには、さまざまな温度で電流-電圧 (I-V) 特性曲線を取得するための温度制御デバイスが含まれており、電圧、電流、および温度の関係の研究を容易にします。 これにより、シリコンのボルツマン定数、感度、バンドギャップエネルギーの決定が可能になります。 PASCOデジタルサイエンスプラットフォームと互換性があり、効率的で正確な実験を保証します。
正確なボルツマン定数測定
マルチレンジのマイクロ電流源 (1nA-1mA) により、安定した順方向電圧測定が可能
効率的な温度制御
急速な温度調整のための半導体ベースの加熱/冷却
オープンデザイン & 拡張性
ユニバーサルジャックは、実験的な柔軟性のためにさまざまな温度センサーをサポートします

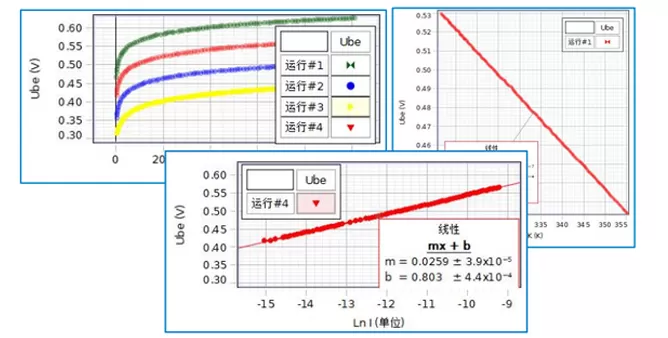

デジタル実験 (オプション)
PASCOプラットフォームの互換性により、リアルタイムのデータ取得と分析が可能になります
さまざまな温度でPN接合の電流-電圧 (I-V) 特性曲線を取得します。
PN接合電圧、電流、温度の関係を調べます。
シリコンのボルツマン定数 (k) 、感度 (S) 、及びバンドギャップエネルギーを決定する。
いいえ。 | パーツ | キーパラメータ |
1 | PNジャンクション特性 & ボルツマン一定実験装置 | マイクロ電流: 4つの範囲 (10 ⁻⁶ A〜10 ⁻⁹ A); 出力範囲: 2 nA - 1 mA |
2 | 温度制御電源II | 制御範囲: 周囲〜100 °C |
3 | PNジャンクション暖房ユニット | 制御範囲: 周囲〜100 °C |
4 | PNジャンクションサンプルプローブセット | 2種類のプローブ |
いいえ。 | パーツ | モデル | Qty。 |
1 | PNジャンクション特性 & ボルツマン一定実験装置 | BEM-5714 | 1 |
2 | 温度制御電源II | BEM-5051 | 1 |
3 | PNジャンクション暖房アセンブリ | BEM-5052 | 1 |
4 | PNジャンクションサンプルプローブセット | BEM-5053 | 1 |
5 | 電源コード | BC-105075 | 2 |
6 | 接続リード,4mmバナナプラグ,ブルー | BC-105281 | 1 |
7 | 接続リード、4mmバナナプラグ、黄色 | BC-105282 | 1 |
8 | 接続リード、4mmバナナプラグ、グリーン | BC-105283 | 1 |
9 | 接続リード、4mmシースバナナプラグ、ブラック | BC-105073 | 1 |
10 | 接続リード、4mm被覆バナナプラグ、赤 | BC-105074 | 1 |
11 | 主要な単位に550/850インターフェイスを接続するための通信ケーブル (8ピン) 、 | BC-105077 | 2 |
UI-5400 Capstoneデータ取得ソフトウェア
PS-3211ワイヤレス电圧センサー [2単位が必要]
