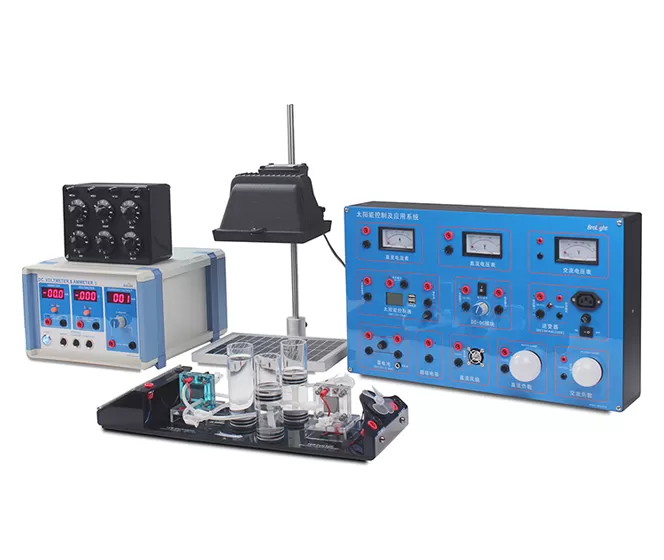

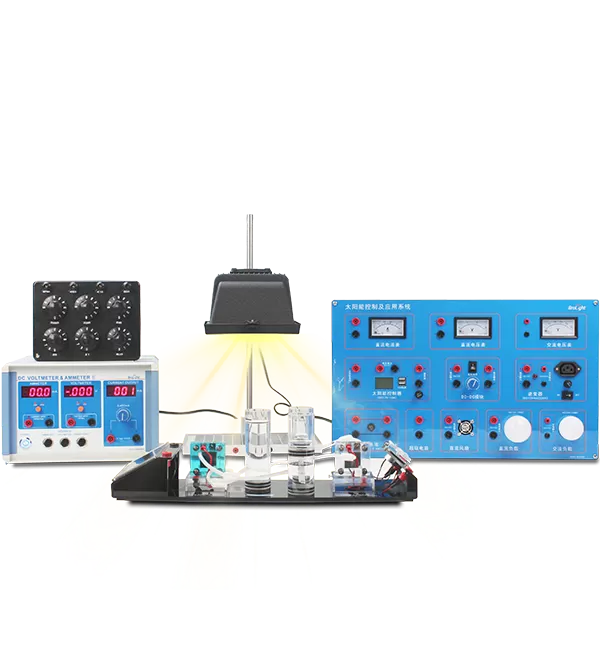

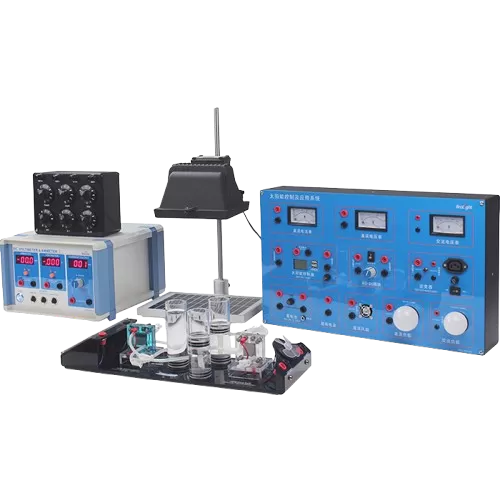

モジュール式の設計を特徴とするこのシステムにより、学生はガス貯蔵チューブや電気分解モジュールなどのコンポーネントを独立して組み立てることができ、実践的なスキルが向上します。 燃料電池と太陽電池を統合して、完全なエネルギー変換チェーンを形成します。 複数の負荷モジュールと便利なデータ取得インターフェイスを備え、リアルタイムのデータ分析をサポートし、環境に優しく効率的な実験プロセスを保証します。
モジュラー設計により、学生はガス貯蔵チューブ、電気分解モジュール、燃料電池モジュール、およびその他のコンポーネントを組み立て、実験的なセットアップスキルと実用的な能力を促進することができます。
複数のエネルギー変換段階を組み込み、燃料電池と太陽電池を有機的に組み合わせて、エネルギー変換、貯蔵、および利用の完全なチェーンを形成します。
多様な太陽電池ロードモジュール: 包括的で環境に優しい実験コンテンツを提供します。
便利なデータ取得インターフェイス: 電源には、電圧センサーとPASCOデータ取得ソフトウェアを接続するための3つのアナログデータポートが含まれており、リアルタイムのデータ収集と効率的な分析が可能です。
太陽電池の電流-電圧 (I-V) および電力-電圧 (P-V) 特性。
水素酸素燃料電池の出力特性。
スーパーキャパシタの充電特性。
いいえ。 | パーツ | キーパラメータ |
1 | H ₂-O ₂ 燃料電池ユニット | デュアル出力モード: ドライブファンとライトLED (点滅機能付き); 信頼性の高いガス/水の保管のためのデュアルOリングシール |
2 | ソーラーコントロール & アプリケーションユニット | DCのボルトメーター: 0-30.0V; DCアンメーター: 0-1.0A; ACボルトメーター: 0-250V; ソーラーコントローラ: DC12V/10A |

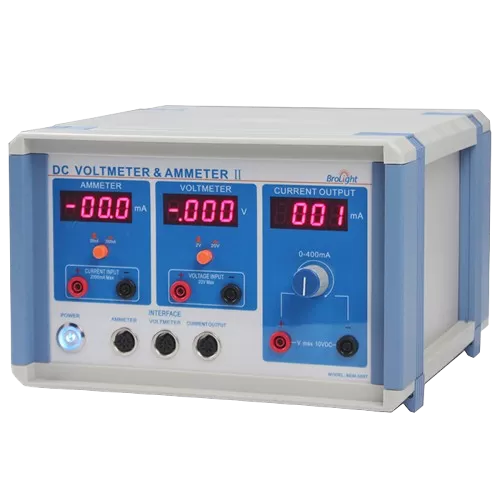

3 | DCボルトメーター/アンメーターII | DC電圧範囲: 0-20V / 0-2V (手動スイッチング) DC電流範囲: 0-200.0mA / 0-2000mA (手動スイッチング) 調整可能な一定電流源: 0-400mA |
4 | ソーラーパネル | 定格電圧: 12V |
5 | ハロゲンランプ & スタンド | 150W |

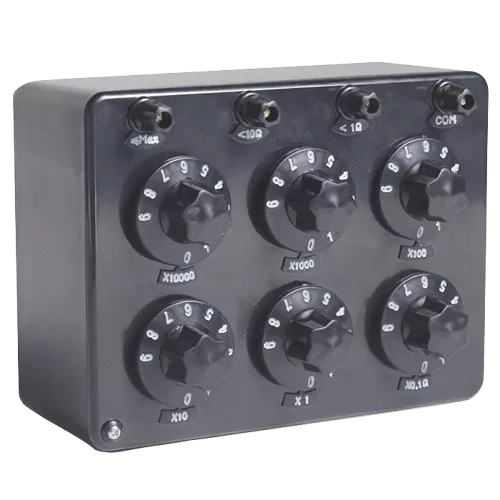

6 | DC抵抗ボックス | 6つの範囲、0-99999.9Ω |
いいえ。 | パーツ | モデル | Qty。 |
1 | H ₂-O ₂ 燃料電池ユニット | BEM-5031 | 1 |
2 | ソーラーコントロール & アプリケーションユニット | BEM-5735 | 1 |
3 | DCボルトメーター/アンメーターII | BEM-5057 | 1 |
4 | ソーラーパネル | BC-105263 | 1 |
5 | ハロゲンランプ & スタンド | BEM-5743 | 1 |
6 | DC抵抗ボックス | ZX-21 | 1 |
7 | 2mmのバナナのプラグケーブル (赤い) | BC-104087 | 1 |
8 | 2mmのバナナプラグケーブル (黒) | BC-104088 | 1 |
9 | 4mmのバナナのプラグケーブル (赤い) | BC-105084 | 5 |
10 | 4mmのバナナプラグケーブル (黒) | BC-105083 | 5 |
11 | 4mmバナナにスペード (赤) | BC-105292 | 1 |
12 | 4mmバナナからスペード (ブラック) | BC-105293 | 1 |
13 | 電源コード | BC-105075 | 1 |
14 | 8ピンインターフェイスケーブル | BC-105077 | 2 |
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルインタフェース
PS-3211ワイヤレス电圧センサー
