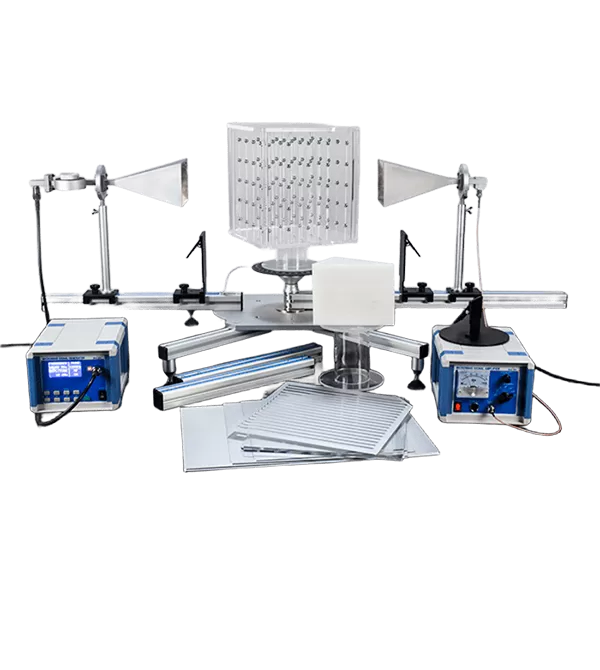

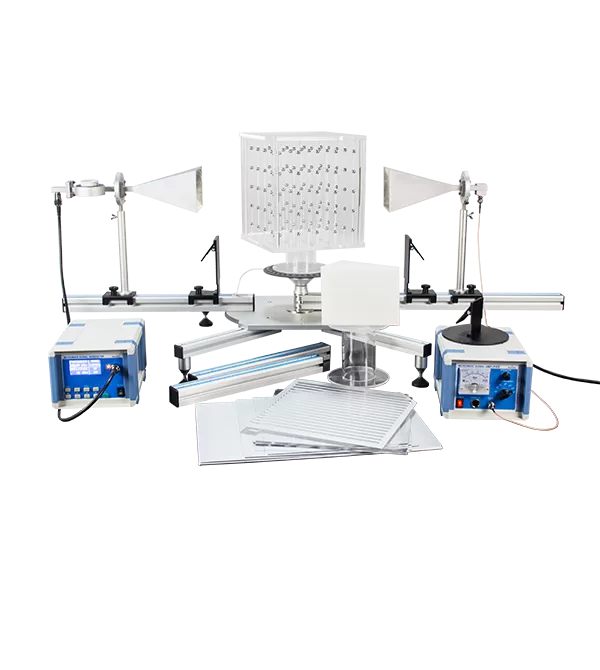

BEX-8512マイクロ波光学装置は、マイクロ波の波特性に関する高度な教育用に設計されています。 分光計構造とモジュラーアクセサリを組み合わせたマイクロ波の生成、送信、および受信を通じて、このデバイスは、回折、干渉、偏光などの波動現象の明確な観察と定量分析を可能にします。 信号源によって生成されたマイクロ波は、中央プラットフォーム上の調整可能なシングル/ダブルスリット、偏光子、およびその他のコンポーネントを通過します。 結果として得られる波動パターンは受信機によってキャプチャおよび分析され、ユーザーがマイクロ波光学の基本原理を実験的に検証できるようになります。
安全な操作:最小限の放射線で低電力マイクロ波放射を採用し、安全なラボ運用環境を確保します。
マクロスケールの観察:センチメートル波長のマイクロ波を使用して、抽象的な波の概念を具体的な大規模な実験に変換します。
モジュラー & フレキシブル:コンポーネントは、簡単な組み立てと再構成のために設計されており、実践的な実験とカスタムセットアップ設計を奨励しています。
デジタルアップグレードパス:PASCO科学プラットフォームと互換性があり、8ピンアナログインターフェイスを介したワイヤレスロータリーセンサーおよび電圧センサーを介したリアルタイムデータ取得をサポートします。
包括的なアクセサリー:電磁波実験のフルレンジに必要なすべてのコンポーネントを含み、追加の要件を最小限に抑えます。
マイクロ波のシングルスリット回折
干渉現象と波長の計算
定在波形成と波長測定
屈折率と屈折率の決定
ホーンアンテナによる偏光
ロイドのミラー干渉と波長推定
ファブリペロー干渉原理
マイケルソン干渉計の操作と波長分析
偏光特性とブリュースターの角度識別
シミュレートされた結晶構造を使用したブラッグ回折
光ファイバにおけるマイクロ波伝播
いいえ。 | パーツ | キーパラメータ |
1 | マイクロ波信号発生器 | 周波数: 10.5 GHz |
2 | 信号アンプ | 専用の8ピンアナログ電圧データ取得ポート |
3 | 実験ステージ | 中央ステージ直径: 20 cm; 固定アーム: 50 cm; 可動アーム: 70 cm |
4 | 移動可能なスタンド | 取り付け用トランスミッタとレシーバー |
5 | アクセサリセット | リフレクター、シングルスリットプレート、ダブルスリットプレート、トランスミッションプレート、偏光子 |
6 | クリスタルアレイ & ホルダー | 金属ボールによって形成される立方構造 |
いいえ。 | パーツ | モデル | Qty。 |
1 | マイクロ波信号発生器 | BEM-5722 | 1 |
2 | 信号アンプ | BEM-5734 | 1 |
3 | 実験ステージ | BEM-5727 | 1 |
4 | マイクロ波送信機アセンブリ | BEM-5725 | 1 |
5 | マイクロ波受信機アセンブリ | BEM-5726 | 1 |
6 | 移動可能なスタンド | BEM-5232 | 2 |
7 | テストアクセサリセット | BEM-5233 | 1 |
8 | 中央スタンド | BEM-5234 | 1 |
9 | アクセサリーのための移動可能なスタンド | BEM-5235 | 2 |
10 | プリズム & プリズムホルダー | BEM-5236 | 1 |
11 | クリスタルアレイ & ホルダー | BEM-5237 | 1 |
12 | 補助アーム | BEM-5238 | 2 |
13 | N-JJ男性に男性ケーブル | BC-105262 | 1 |
14 | BNC-JJケーブル | BC-105261 | 1 |
15 | レベルバブル | AP-A1028 | 1 |
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルインタフェース
PS-3211ワイヤレス电圧センサー
PS-3220ワイヤレス回転センサー
BC-121510リミットピン
BC-121593回転アダプターマウント
