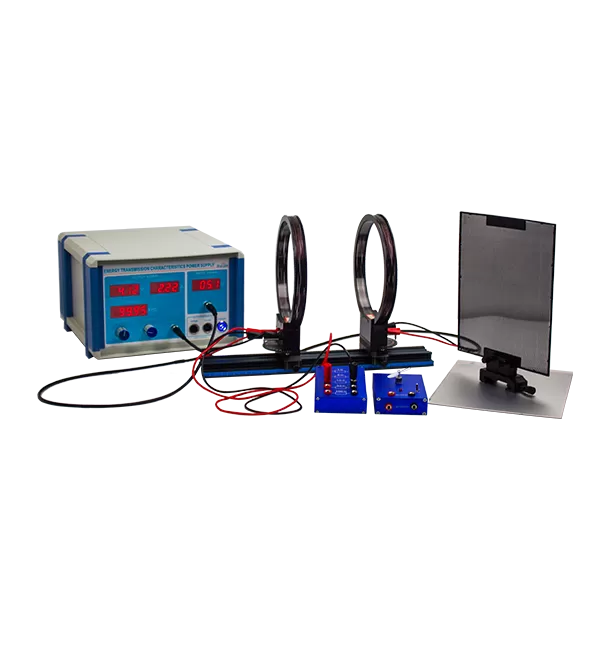

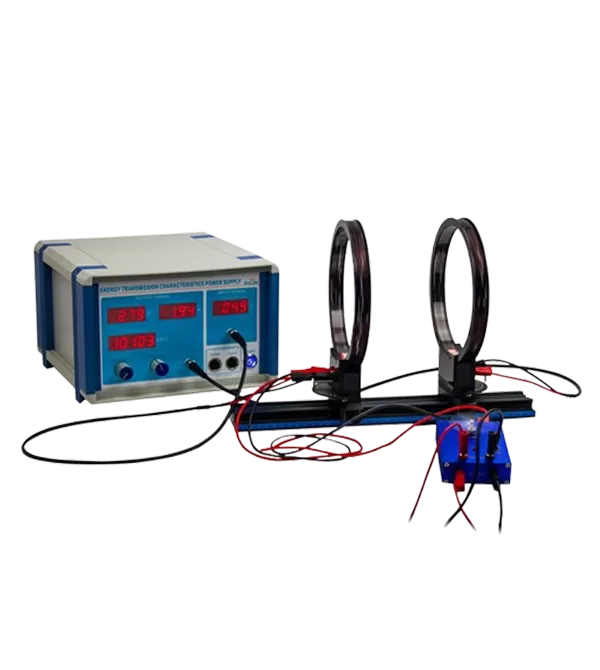

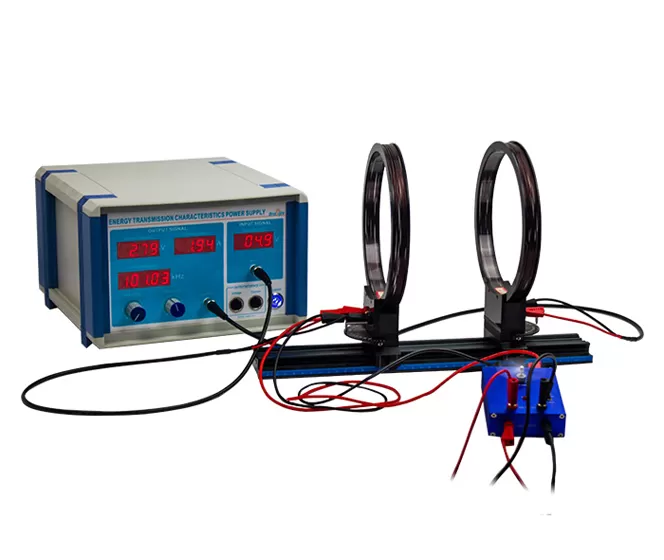

共振無線送電は、共振を使用して誘導結合よりも高い効率を実現し、非磁気障害物の影響を受けません。 効率は、コイルのサイズ、数、または周波数を調整することによって最適化できます。 この装置は、送信および受信コイル、様々な負荷 (抵抗器、LED、ファン) 、および媒体 (ワイヤメッシュ、アルミニウム板) を含む。 ± 90 ° コイル回転により、柔軟で直感的な実験が可能になり、学習者がさまざまなメディアでの電磁界の振る舞いを理解するのに役立ちます。
原理を簡単に理解し、ユーザーフレンドリーな操作のために、コイルの送受信のみを備えた簡素化された設計。
複数の負荷オプション: 抵抗器 (5Ω 、20Ω 、50Ω 、75Ω 、100Ω) 、LED、およびファン-LEDの明るさの変化やファンの速度の変化を視覚的に観察できます。

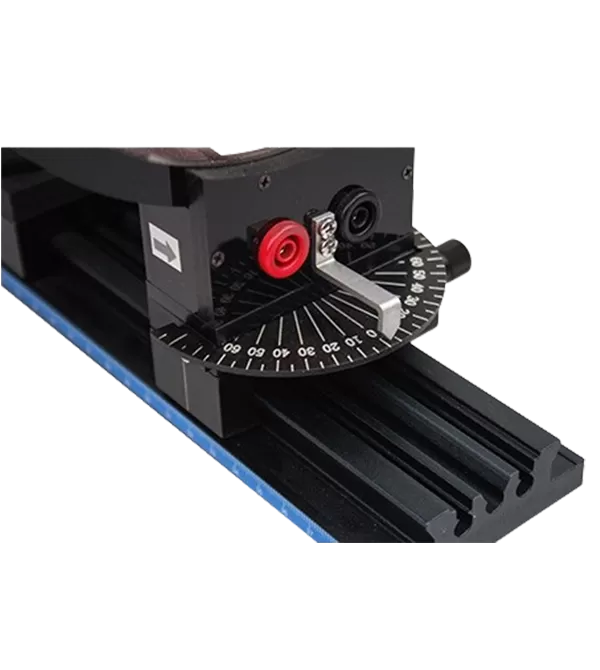

180 ° のプロトラクターを備えた回転可能なコイルにより、 ± 90 ° の調整が可能になり、実験範囲が拡大され、実践的な学習が強化されます。

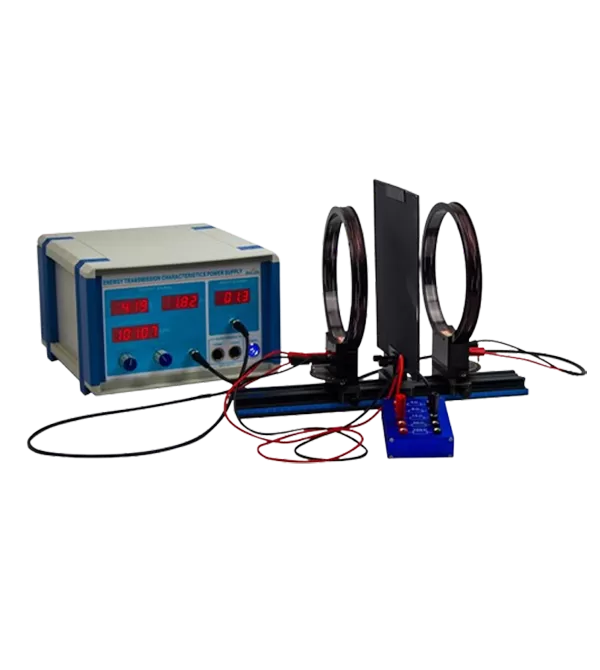

さまざまな条件下でのエネルギー伝送効率を明確に比較するために、複数のメディアタイプ (ワイヤメッシュ、アルミニウム板、アクリル) が含まれています。
相互インダクタンス係数およびカップリング係数とコイル距離の測定。
伝送効率と耐荷重性の測定。
伝送効率対コイル角度の測定。
異なるメディア間での周波数対伝送効率の測定。
いいえ。 | パーツ | キーパラメータ |
1 | エネルギー伝送テスター | 出力信号: 0-5 Vpp; 入力信号: 0-50 Vpp |
2 | 共振コイルセット | 回転角度: ± 90 ° |
3 | トラック | 長さ: 400mm |
4 | ファン & LEDデモモジュール | ファンとLEDデモモードをサポート |
5 | メディアセット | メディアホルダーと3種類のメディアが含まれています |
6 | 抵抗荷重モジュール | 5つの異なる抵抗負荷を含む |
いいえ。 | パーツ | モデル | Qty。 |
1 | エネルギー伝送テスター | BEM-5713 | 1 |
2 | 共振コイルセット | BEM-5043 | 1 |
3 | トラック | BEM-5201-04 | 1 |
4 | ファン & LEDデモモジュール | BEM-5044 | 1 |
5 | メディアセット | BEM-5225 | 1 |
6 | 抵抗荷重モジュール | BEM-5045 | 1 |
7 | BNC--バナナプラグケーブル | BC-105192 | 2 |
8 | 電源ケーブル | BC-105075 | 1 |
9 | 接続ワイヤセット | BEM-5046 | 2 |
