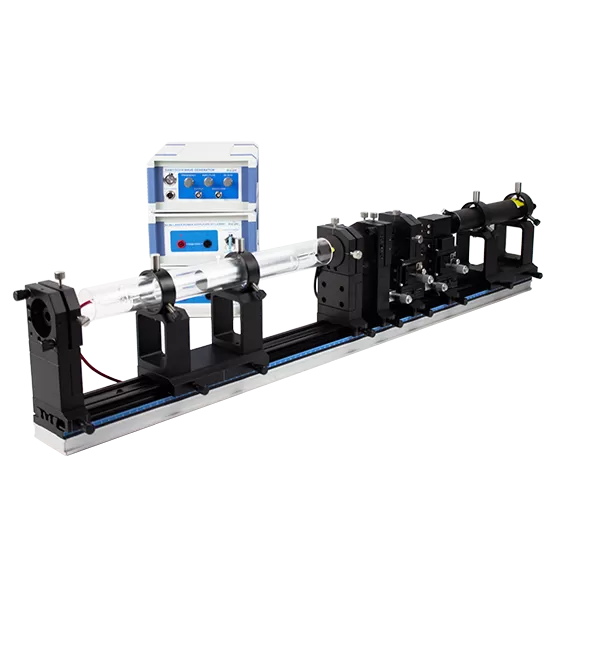

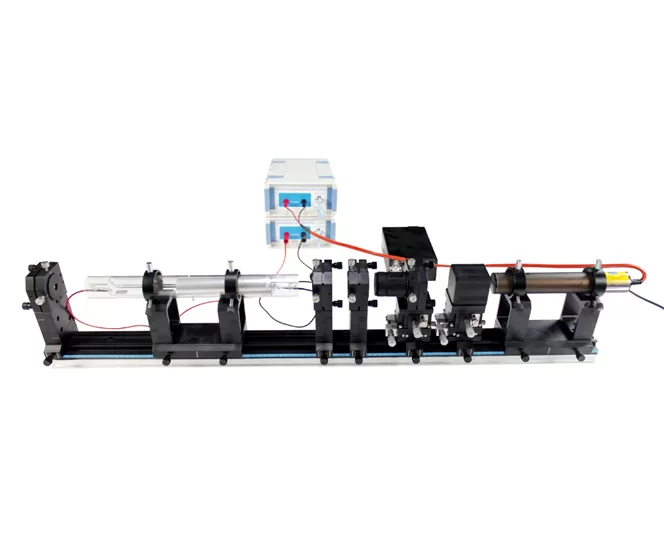

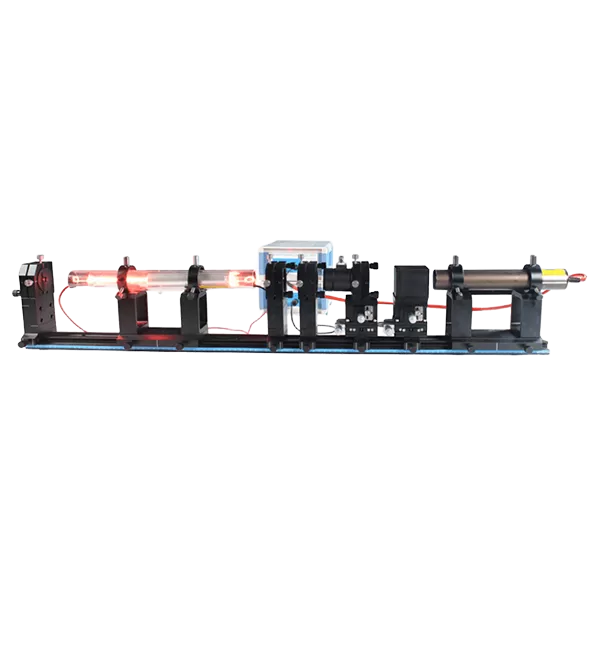

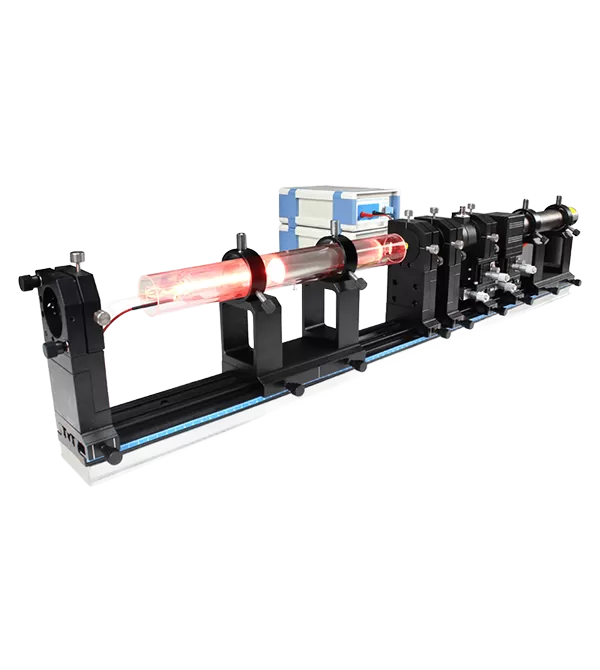

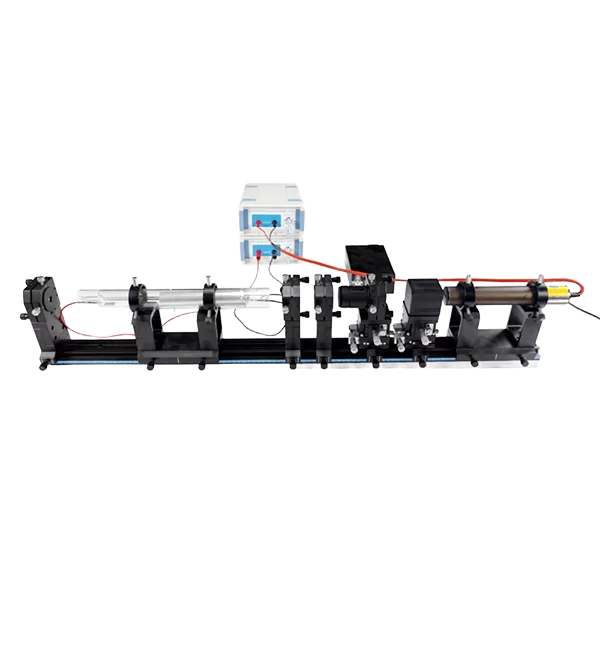

この実験装置は、完全にオープンキャビティの光路構造を採用しており、学生がレーザーの基本的な構成を理解するのに役立ちます。 プライマリレーザーチューブには、保護チューブと内部に統合された端子が装備されており、操作上の安全性が向上しています。 工業用グレードのトラック、調整可能なマウント、および最適化された光路は、共振器の位置合わせを簡素化し、優れた光学的安定性を保証します。
完全にオープンキャビティの設計により、レーザーの構造とコンポーネントの理解が容易になります。
一次レーザーチューブ上の保護チューブと内部に配置された端子は、使用中の安全性を向上させます。
工業用グレードのトラックと調整可能なマウントは、最適化された光路と組み合わされて、共振器の調整を容易にし、安定したビームアライメントを保証します。
レーザーチューブには、直線偏光レーザー出力用のブリュースターウィンドウが含まれています。
レーザー構造と共振器の位置合わせを理解する。
縦レーザーモードの测定と分析。
レーザーの偏光を確認します。
いいえ。 | パーツ | キーパラメータ |
1 | トラック | 強化、長さ1000mm |
2 | 取り付けベース | 幅30mm |
3 | モーションステージ | Φ 45mm、2D調整 |
4 | 凹面ミラー | R = 1000mm |
5 | 平面ミラー | R = ∞ |
7 | レーザー安全ゴーグル | 632.8 nm、OD3 |
8 | パイロットレーザーPSU | 1800 V、5 mA |
9 | 第一次レーザーPSU | 2500 V、8 mA |
いいえ。 | パーツ | モデル | Qty。 |
1 | トラック | BEM-5201-10 | 1 |
2 | 取り付けベース | BEM-5204-30 | 5 |
3 | 精密キネマティック光学マウント、2D | BEM-5203 | 4 |
4 | 凹面ミラー | BEM-5406 | 1 |
5 | 平面ミラー | BEM-5407 | 1 |
6 | ダイヤフラム、 Φ 5 | BEM-5221-05 | 1 |
7 | F-P共焦点スキャン干渉計 | L100005 | 1 |
8 | レーザー安全ゴーグル | BEM-5801 | 1 |
9 | のこぎり波発生器 | BEM-5020 | 1 |
10 | 光検出器アセンブリ | BEM-5408 | 1 |
11 | パイロットレーザーPSU | BEM-5018 | 1 |
12 | 第一次レーザーPSU | BEM-5019 | 1 |
13 | レーザーマウント | BEM-5212 | 2 |
14 | 偏光子 | BEM-5404 | 1 |
15 | 一次レーザー (保護管付き) | BC-115006 | 1 |
16 | パイロットレーザー | BC-115007 | 1 |
17 | 偏光子アダプターリング | BC-121059 | 1 |
18 | 4ワイヤー接続ケーブル | BC-135014 | 1 |
19 | BNCケーブル | BC-105076 | 2 |
20 | 電源コード | BC-105075 | 3 |
21 | リニアモーションステージ</P> | M020005T1 | 2 |
スキャン干渉计コントローラソフトウェア
