この実験では、タングステンのカソードが円筒形のアノードと同軸である「理想的な」ダイオード構成を使用して、タングステンの電子仕事関数を測定します。 この設計は、電子放出を均一に加熱された領域に制限し、エッジ効果を排除するために無限の長さの電極を近似します。 金属电気仕事関数 (仕事関数) の测定実験では、リチャードソンの直线测定法、エピタキシー测定法、補償测定法などの基本的な実験手法を総合的に応用している。 データ処理には、より優れたスキルトレーニングがあります。 したがって、これはより意味のある実験です。

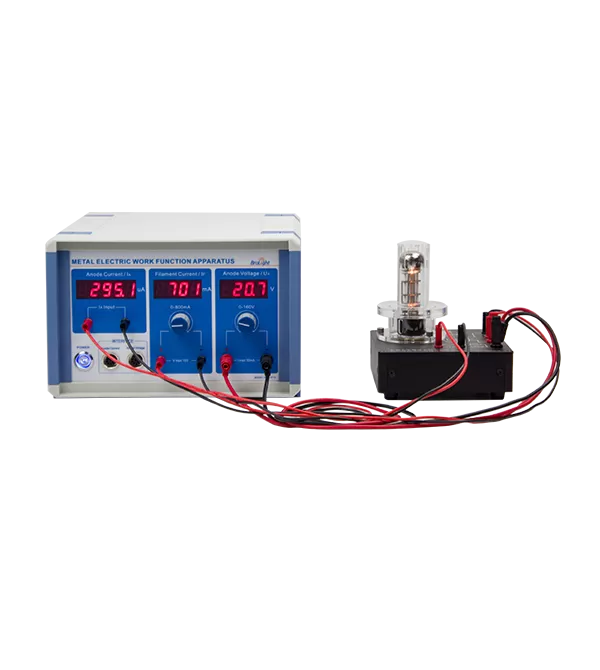

専用のダイオード取り付けユニット、透明なアクリル製安全シールドを備えた独立して取り付けられた理想的な真空ダイオードにより、ガラス部品を保護しながらダイオード動作を明確に観察できます。 概念理解を強化するためのソケット機能にマークされた回路図
正確なアノード電流測定モジュール: アノード電流測定モジュールは、マイクロアンプ電流増幅器と4つ半のデジタルディスプレイメーターを使用し、測定範囲は最大0.1uA〜20mAです。弱いアノード電流を正確、細かく、安定して測定できます。
安定したアノード電圧出力モジュール: アノード電圧出力は線形電源を使用し、出力振幅は0〜160.0Vに達し、真空ダイオードのアノード電圧を安定的かつ効率的に提供できます。

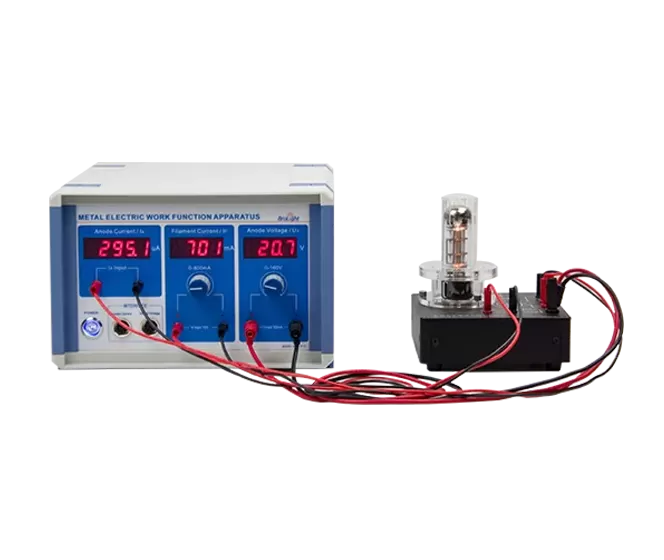

金属電気仕事関数 (仕事関数) の測定実験。
リチャードソンの直線測定法、エピタキシー測定法、補償測定法などの基本的な実験方法を学びます。
いいえ。 | パート | 仕様 |
1 | 金属電気仕事関数実験装置 | アノード電圧モジュール: 0から160VDCまでの調整可能な電圧範囲 アノード電流モジュール: 測定範囲は0〜20mAです フィラメント電流モジュール: 0から800mAまでの調整可能な範囲 |
2 | 理想的な真空ダイオードボックス | フィラメント材料: 純粋なタングステン アノード材料: ニッケル フィラメントの流れ: 0.50 - 0.80 A |
いいえ。 | パート | モデル | Qty |
1 | 金属電子仕事関数装置 | BEM-5715 | 1 |
2 | 理想的な真空ダイオードアセンブリ | BEM-5716 | 1 |
3 | 4mm赤いバナナリード、赤 | BC-105084 | 2 |
4 | 4mm赤いバナナリード、黒 | BC-105083 | 2 |
5 | 4mmブラックバナナリード (シース) 、ブラック | BC-105073 | 1 |
6 | 4mmブラックバナナリード (シース) 、レッド | BC-105074 | 1 |
7 | 電源コード | BC-105075 | 1 |
8 | 8ピンDINエクステンションケーブル | BC-105077 | 2 |
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルインタフェース
PS-3211ワイヤレス电圧センサー (2単位)
