巨大磁気抵抗 (GMR) 効果は、外部磁場下での磁性材料の電気抵抗率の大幅な変化を指します。 この量子力学的現象は、強磁性層と非強磁性層が交互になっている層状の薄膜構造で発生します。 強磁性層の磁気モーメントが平行に整列すると、電荷キャリアのスピン依存散乱が最小限に抑えられ、抵抗が最も低くなります。 逆に、磁気モーメントが反平行であるとき、スピン依存散乱は最大化され、最も高い抵抗につながる。

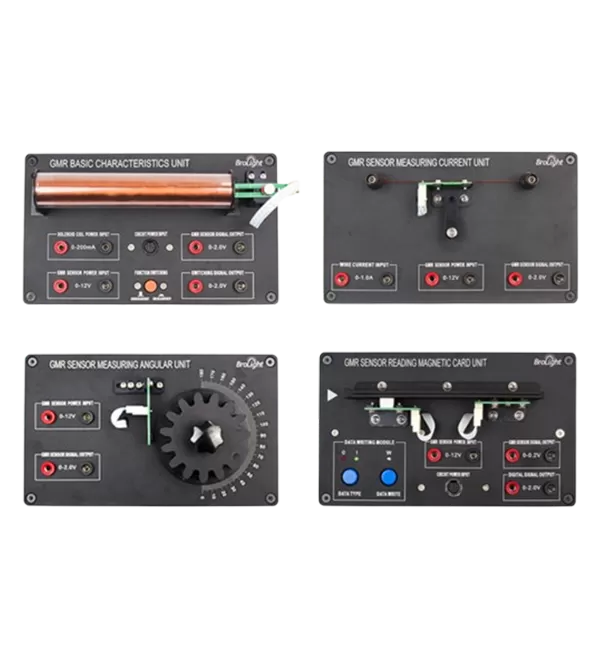

独立した実験モジュール:基本的なGMR特性、電流、角変位、および磁気カードの読み取り/書き込み操作を測定するための4つの機能モジュールが含まれています。
C不安な実験:アナログおよびデジタルの磁気電気変換特性、磁気抵抗特性、ワイヤ電流、ソレノイド磁場分布、角変位、磁気カードの読み取り/書き込み機能など、7種類の実験測定と分析をサポートします。
便利なデータ取得インターフェイス:電圧センサーとPASCOデータ取得ソフトウェアに対応した4つのデータインターフェイスを備え、リアルタイムのデータ収集と効率的な分析を可能にします。
GMRアナログセンサーの磁気電変換特性を測定します。
GMRセンサーの磁気抵抗カーブを決定します。
GMRデジタル (スイッチ) センサーの磁気電変換特性を特徴付けます。
GMRセンサーを使用して、電流を運ぶソレノイドの磁場分布をマッピングします。
GMRセンサーでワイヤの電流を測定します。
GMR勾配センサーを使用してギアの角変位を測定し、GMRベースの速度 (速度) センサーの原理を実証します。
GMRセンサーを使用して磁気カードの記録と読み取りを実装します。
いいえ。 | パーツ | キーパラメータ |
1 | 调整可能なDCパワーサプライI | 電圧: 0-12.0 V絶えず調整可能; 現在: 0-200 mA / 0-1000 mA 2つの範囲 |
2 | DC電圧計/アンメーターI | 現在: 2 mA / 20 mA 2つの範囲; 電圧: 200 mV / 2 V 2つの範囲 |
3 | 基本的なGMR特性モジュール | GMRセンサーの水平移動距離: ≥ 80mm; GMRとセンサー測定が含まれています |
4 | GMR電流測定モジュール | ワイヤー流れ: 0-1 A; GMR操作電圧: 調整可能な0-12 V |
5 | GMR角変位モジュール | 0-180 ° スケールのギア; GMR操作電圧: 調整可能な0-12 V |
6 | GMR磁気カードR/Wモジュール | 書き込み機能: デジタル0/1入力キー; 読み取り機能: GMR動作電圧0-12 V調整可能 |
いいえ。 | パーツ | モデル | Qty |
1 | 调整可能なDCパワーサプライI | BEM-5055 | 1 |
2 | DC電圧計/アンメーターI | BEM-5056 | 1 |
3 | 基本的なGMR特性モジュール | BEM-5717 | 1 |
4 | GMR電流測定モジュール | BEM-5718 | 1 |
5 | GMR角変位モジュール | BEM-5719 | 1 |
6 | GMR磁気カードR/Wモジュール | BEM-5720 | 1 |
7 | 4 mmのバナナのプラグケーブル (赤い) | BC-105084 | 4 |
8 | 4 mmのバナナプラグケーブル (黒) | BC-105083 | 4 |
9 | ミニ8ピンケーブル | BC-105243 | 1 |
10 | 電源コード | BC-105075 | 2 |
11 | 8ピンインターフェイスケーブル | BC-105077 | 2 |
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルインタフェース
PS-3211ワイヤレス电圧センサー (2ユニット推奨)
