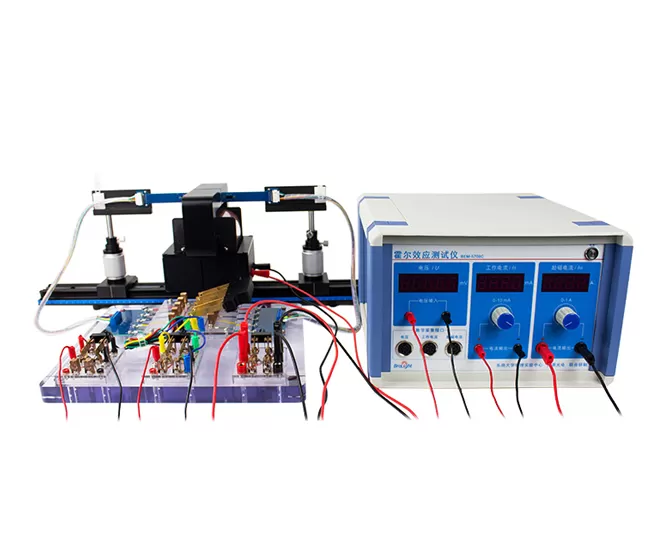

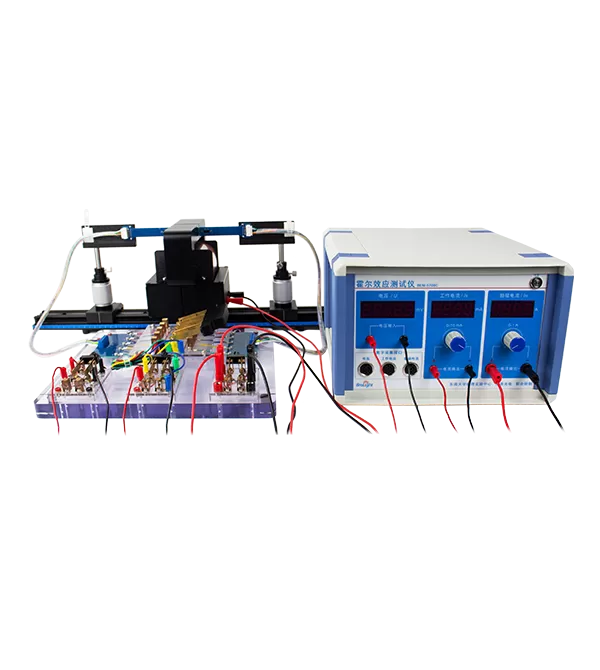

シリコンベースの半導体ホール部品P型とN型の両方を搭載
P型とN型の両方のホールコンポーネントの実験は、ダブルスロースイッチを切り替えることによって実行できます。
完全に透明な取り付けベースの設計により、目に見える配線が保証されます。 モジュラーホールコンポーネントとスイッチコンポーネントは、実験プロセスを完全に開きます。
500 mTより大きい均一な磁界を提供する5mmより小さい磁気ギャップ。


ホール電圧とホールコンポーネントの作動電流との関係を調べます。
ホール電圧と磁束密度 (電磁石励起電流) の関係を調べます。
ホール電圧に対するホールコンポーネントのミスアライメント電位差の影響とその除去方法を研究します。
半導体材料のチャージキャリアタイプを決定します。
P型およびN型半導体材料のホール係数、電荷キャリア濃度、導電率、および移動度を研究します。
いいえ。 | パート。 | キーパラメータ |
1 | ホール効果装置 | 入力: 110 ~ 220V広い電圧範囲。 調整可能な電流範囲: 0〜1.0 A (励起) 、0〜10.00 mA (コンポーネント)。 電圧範囲: -199.99 mV ~ 199.99 mV。 |
2 | ナイフスイッチキット | 1つの5極ダブルスロースイッチ、3つのダブルポールダブルスロースイッチ、1つの透明材料プレートが含まれています。 |
3 | 電磁界コイルアセンブリ | U字型電磁石は磁場を提供します: 0-550 mT。 |
4 | ホールコンポーネント取り付けブラケット | ベースプレートと持ち上げ調整フレームが含まれています。 |
5 | トラック | 一般的なトラック、L = 600mm |
6 | P型ホール効果プローブ | シリコンベースのP型半導体、非商用チップ、可視ワイヤージョイント付き、科学教育向けデザイン |
7 | N型ホール効果プローブ | シリコンベースのN型半導体、可視ワイヤージョイント付き非商用チップ、科学教育向けデザイン |
いいえ。 | パーツ | モデル | Qty。 |
1 | ホール効果装置 | BEM-5708C | 1 |
2 | ナイフスイッチキット | BEM-5240 | 1 |
3 | 電磁界コイルアセンブリ | BEM-5061 | 1 |
4 | ホールコンポーネント取り付けブラケット | BEM-5241 | 2 |
5 | トラック、L = 600mm | BEM-5201-06 | 1 |
6 | P型ホール効果プローブ | E120021T3 | 1 |
7 | N型ホール効果プローブ | E120020T3 | 1 |
8 | 4mmバナナプラグUnsheedケーブル、赤 | C030014-red | 2 |
9 | 4mmバナナプラグUnsheedケーブル、黒 | C030014-black | 2 |
10 | 2mmバナナプラグUnsheedケーブル、黒 * | C030013-black | 2 |
11 | 2mmバナナプラグUnsheedケーブル、赤 * | C030013-red | 2 |
12 | 電源コード | BC-105075 | 1 |
UI-5400 Capstoneデータ取得ソフトウェア
UI-5000 850ユニバーサルデータ取得インターフェイス
PS-3211ワイヤレス电圧センサー [2単位]
