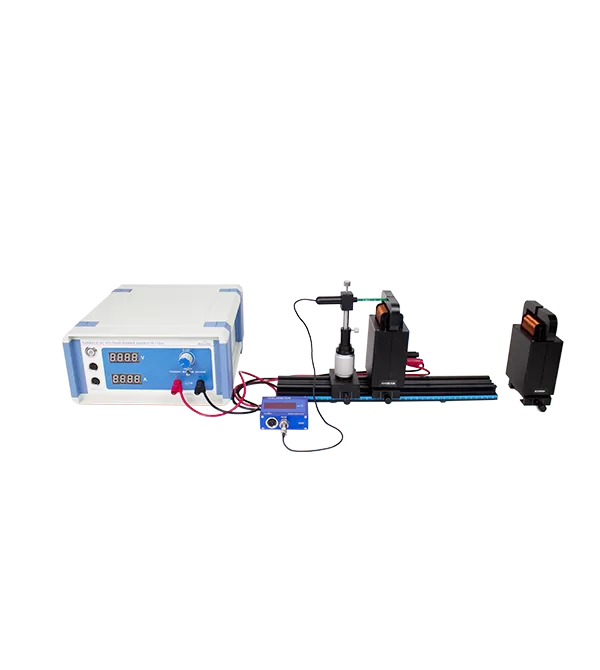

BEX-8513は、磁性材料の磁気ヒステリシスループを測定するために使用することができる装置である。 一般的な磁気ヒステリシスループ装置は、基本的に電磁誘導の原理を採用しています。つまり、オシロスコープを介して磁気ヒステリシスループを観察します。 ただし、オシロスコープによって表示される画像は、磁化コイルのサンプリング抵抗の電圧と、間接測定法に属する二次コイルのコンデンサを横切る電圧に対応しています。
ホール法の原理、よりシンプルで直感的な測定。
磁気ヒステリシスループをマスターし、ホール効果の実用的なアプリケーションを理解します。
モジュラー設計: 電源、Teslameterおよび電磁コイルは独立して使用することができます。
豊富なデジタルインターフェイスにより、磁気ヒステリシスループ現象の直感的で便利な観察が可能になります。
磁気サンプルにおける電磁分布測定
磁気ヒステリシスループ测定

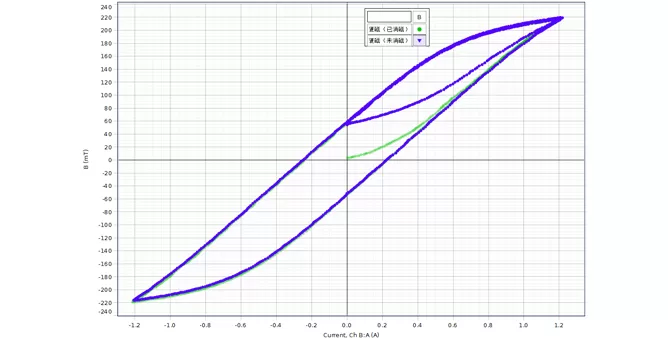

磁気材料のDC減磁

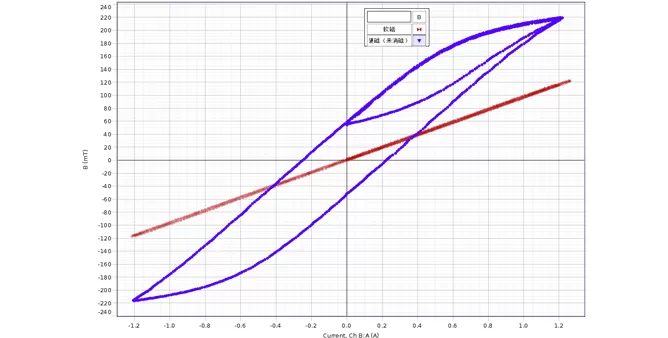

异なる材料の磁気ヒステリシスループ测定
いいえ。 | パーツ名 | パラメーター |

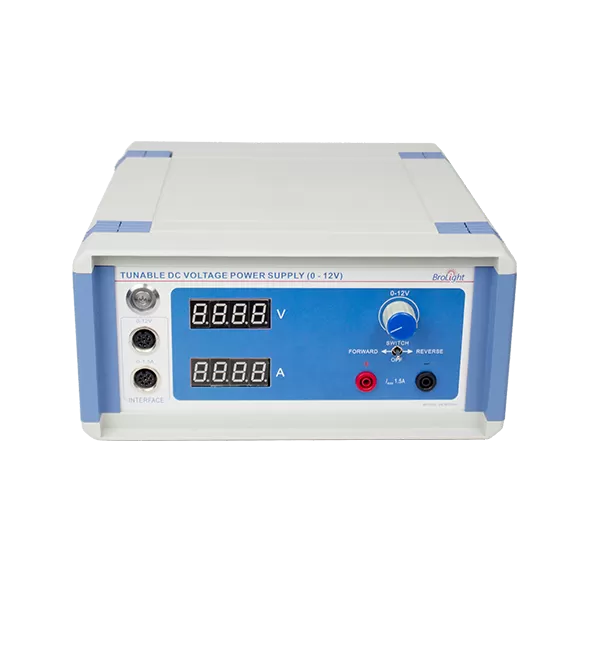

1 | 調整可能な定電圧電源 (0-12V) | 電圧: 0-12V、解像度: 10mV 现在: 0-1.5A、解像度: 1mA |

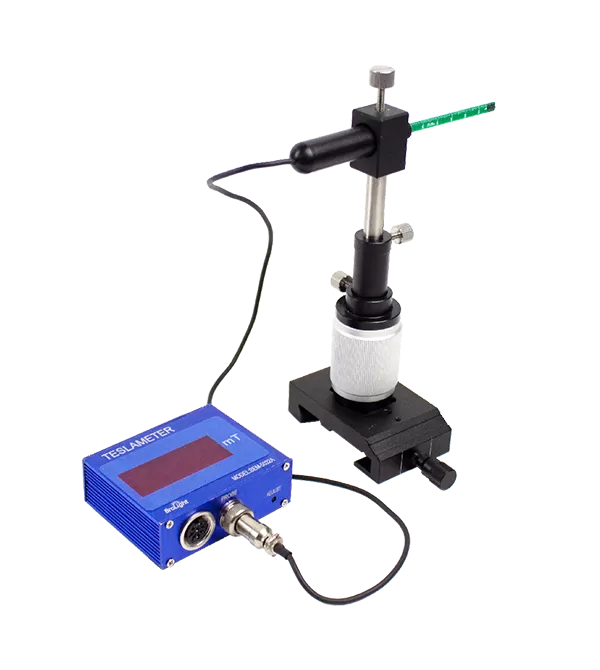

2 | Teslameter | 0-2000mT、精度0.1mT |

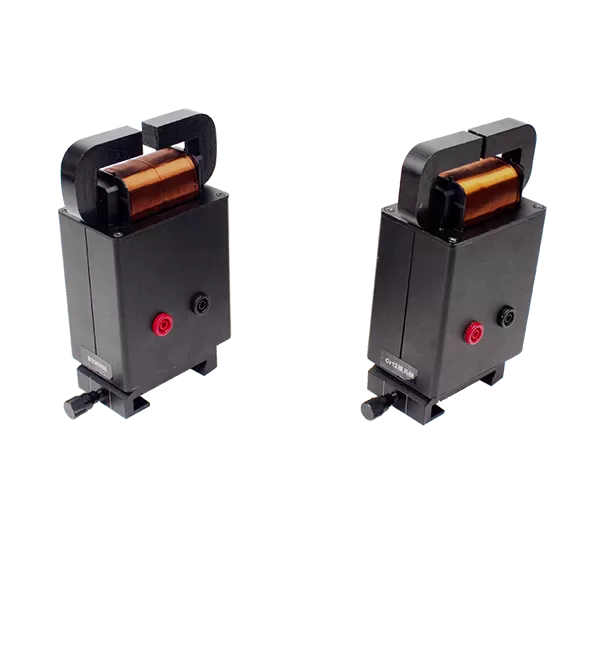

3 | ハード電磁コイル | ハード磁性材料、U字型磁界コイル、1000ターン |
4 | 柔らかい電磁コイル | 柔らかい磁気材料、U字型磁界コイル、1000ターン |
5 | トラック | 長さ400mm |
いいえ。 | パーツ名 | モデル | Qty。 |
1 | 調整可能な定電圧電源 (0-12V) | BEM-5060 | 1 |
2 | ハードUコア電磁コイル | BEM-5067 | 1 |
3 | トラック、長さ400mm | BEM-5201-04 | 1 |
4 | 光キャリア、長さ50mm | BEM-5204-50 | 1 |
5 | 调整可能なポストホルダー | BEM-5205-25 | 1 |
6 | ポスト、長さ90mm | BEM-5209-09 | 1 |
7 | Teslameter | BEM-5032A | 1 |
8 | ソフトUコア電磁コイル (オプション) | BEM-5022 | 1 |
9 | 8ピンケーブル | BC-105077 | 2 |
10 | 電源ケーブル | BC-105075 | 1 |
