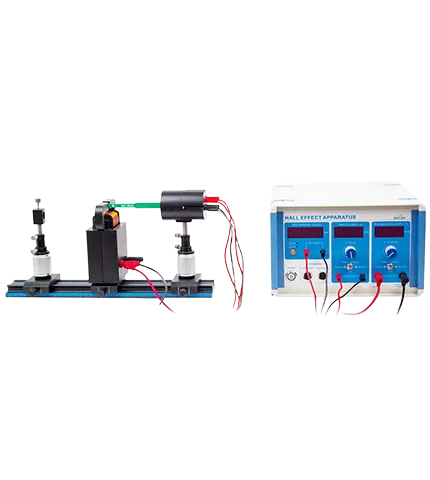

ホール効果は、電流を運ぶ導体が磁場に垂直に配置され、横電位差を生成するときに発生します。 1879年にエドウィンホールによって発見されたこの現象は、半導体材料を特徴付ける方法から、非電気量の測定、自動化、および情報処理で広く使用されているセンサーの基礎へと進化しました。 この実験装置は、学生がホール効果の原理とホールコンポーネントの材料要件を理解するのに役立ちます。 PASCOプラットフォームと互換性があり、リアルタイムの電圧データ取得を可能にして、実験効率と精度を向上させます。

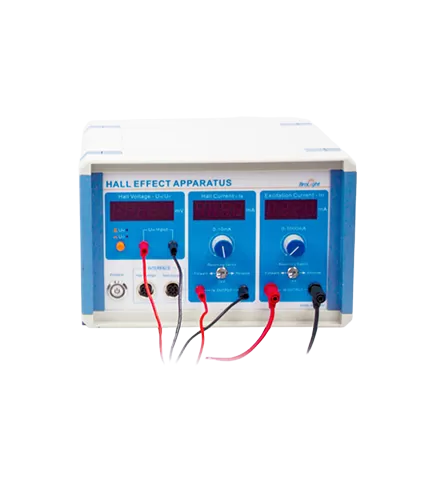

ホール電圧、ホール電流、および励起電流用の3セットの入力/出力インターフェースを備えた統合電源。
ホール電圧VHとV σ の間で切り替え可能な表示。
ホール電流と励起電流は急速に逆転させることができます。

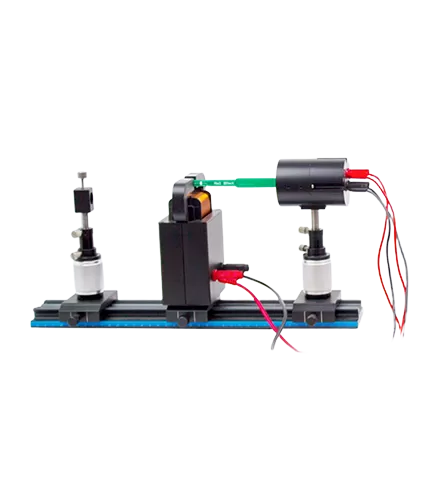

ホールコンポーネントは、光学レールと調整可能なポストホルダーを介して固定されているため、ホールコンポーネントの2次元調整が可能です。
PASCOデジタルサイエンス実験プラットフォームと互換性のあるデータ収集インターフェースが含まれています。

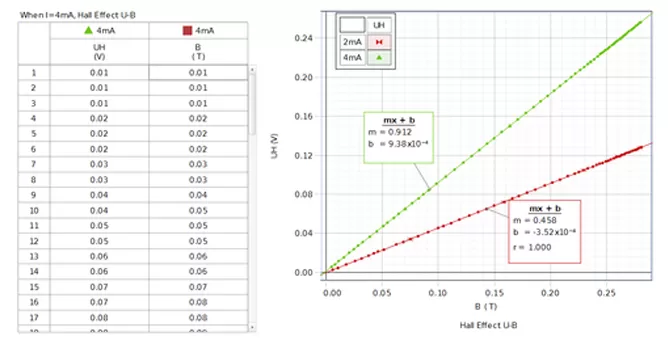

ホール電圧と磁場強度の関数関係を測定し、ホール係数とキャリア移動度を計算します。

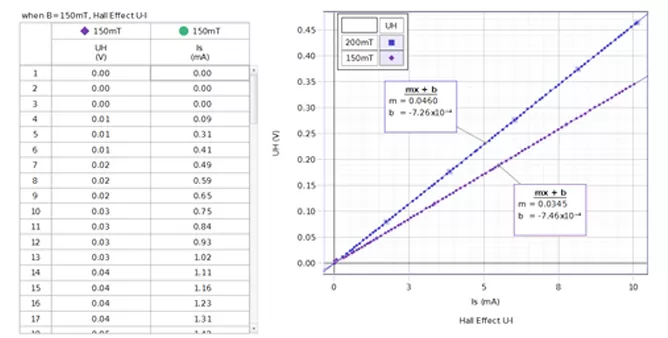

ホール電圧とホール電流の関数関係を測定し、ホール係数とキャリア濃度を計算します。
ホール成分の導電率を測定します。
半導体材料内の電荷キャリアのタイプを決定します。
水平方向の磁界分布を測定する。
いいえ。 | パーツ | パラメーター |
1 | ホール効果実験装置 | 0 ~ 1000mA DC、0-10.00mA DC |
2 | U字型電磁コイル | 調整可能な電磁界、0-75 mT |
3 | ホール効果プローブユニット | ホールカレント <10mA |
いいえ。 | パーツ | モデル | Qty。 |
1 | ホール効果実験ユニット | BEM-5708A | 1 |
2 | U字型電磁コイル | BEM-5022 | 1 |
3 | ホール効果プローブユニット | BEM-5028 | 1 |
4 | 一般的なトラック、L = 400mm | BEM-5201-04 | 1 |
5 | 一般的なキャリア、W = 50mm | BEM-5204-50 | 2 |
6 | 调整可能なポストホルダー | BEM-5205-25 | 2 |
7 | ポスター、L = 90mm | BEM-5209-09 | 2 |
8 | Teslameterアダプター | BC-121157 | 1 |
9 | 電源コード | BC-105075 | 1 |
10 | 4mm安全バナナプラグ接続リード、ブラック | BC-105073 | 1 |
11 | 4mm安全バナナプラグ接続リード、赤 | BC-105074 | 1 |
12 | 2mm安全バナナプラグ接続リード、レッド | BC-104087 | 2 |
13 | 2mm安全バナナプラグ接続リード、ブラック | BC-104088 | 2 |
14 | 通信ケーブル (8ピン) 、550/850インターフェイスをホール効果装置に接続するため | BC-105077 | 2 |
UI-5400 Capstoneデータ取得ソフトウェア
PS-3211ワイヤレス电圧センサー
PS-3221ワイヤレス3軸磁場センサー
BEM-5032A Teslameter、0-2000 mT、精度0.1 mT
